高阻抗式可控并聯電抗器（YTCSR）是一種新型可控電抗器，可快速提供感性無功功率，也可和電容器組組成SVC，實現容性-感性無功功率平滑調節，對無功波動頻繁、波動幅度較大的負荷有較好的補償效果。具有抑制系統過電壓、提高電力系統輸電能力及穩定性、減小線路損耗等作用，廣泛應用于電力、冶金、化工、輕工、交通、新能源等行業，尤其適用于解決城市電網、軌道交通等電纜容性無功功率問題。
0571-87191580

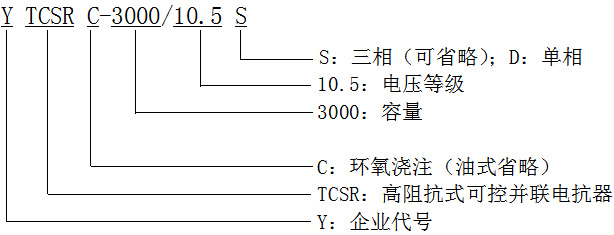

| 額定電壓 | 6kV-110kV |
| 額定頻率 | 50Hz |
| 額定容量 | ≤50Mvar（特殊容量可另定制） |
| 動態調節范圍 | 1%～100%連續調節 |
| 響應時間 | ≤15ms |
| 控制裝置 | DSP全數字化控制系統 |
| 響應時間 | ≤15ms |
| 控制方式：A、恒無功控制方式；B、恒電壓控制方式；C、恒功率因數控制方式；D、自動跟蹤補償； | |
| 晶閘管觸發方式 | 光纖觸發系統 |
| 調節方式 | A.三相調節；B分相調節 |

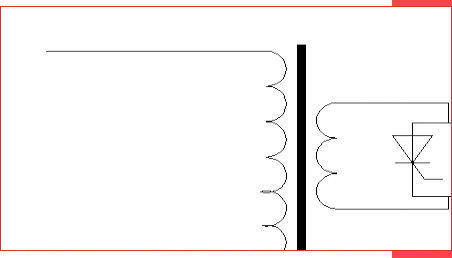

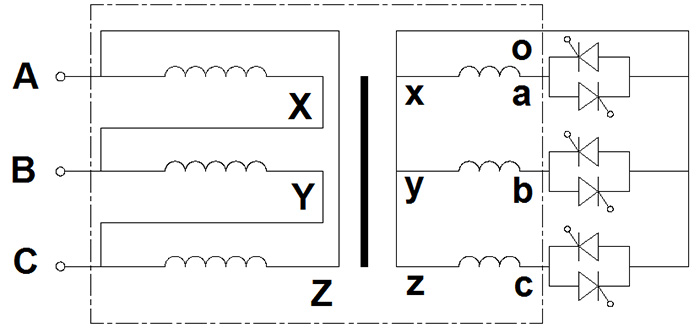

高阻抗式可控并聯電抗器（TCSR）利用晶閘管等電力電子器件控制高阻抗變壓器二次繞組，通過移相控制晶閘管的導通角，實現感性無功功率的平滑調節，原理如下圖所示。其核心技術為晶閘管運行在低壓控制繞組，電抗器本體采用專有技術設計成封閉磁路結構。

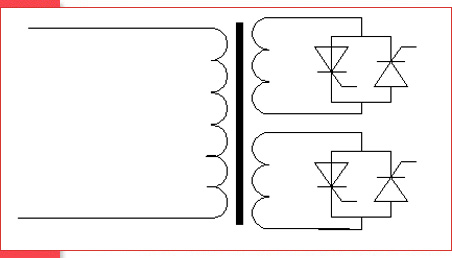

本方案可根據實際需要，調整副邊繞組設計，實現大容量方案定制化設計
● 響應速度快
YTCSR的本體是一臺高阻抗變壓器，高壓側的電壓、電流值與低壓側的對應值按匝數比同步變化，晶閘管每半個周波就可導通一次，本體階躍響應時間小于10ms。控制器采用DSP（高速數字信號處理器），運算速度高，執行一條指令所需時間為納秒級，所以系統總的響應時間在15ms以內。 |
圖為裝置輸出容量從0至目標值時，一次側電流暫態波形
圖為裝置觸發角從給定值ɑ至0時，一次側電流暫態波形
●可靠性高
YTCSR工作原理簡單，本體與常規變壓器區別僅是阻抗電壓百分數高很多，不存在低壓側短路電流沖擊的問題。 晶閘管閥連接在低壓繞組，其端電壓為1～2kV，無需大量晶閘管串聯。 |
● YTCSR鐵芯無小截面閥式結構，整個磁路上始終處于不飽和，具有以下優點：
1、鐵芯始終工作在線性區，電感線性度好，補償容量與晶閘管控制角度對應準確； .2、鐵芯發熱均勻，不存在局部飽和及溫升過高問題，避免長期運行導致絕緣老化； 3、磁滯損耗小； 4、噪音低，不會因為鐵芯局部飽和作用產生很大的噪音； |
● 無電磁污染
YTCSR中大部分磁通在設計的磁路中流動，其磁場不會泄露到本體外部； |
● 運維方便
與目前其它常用的動態無功補償裝置相比，高阻抗可控電抗器的結構簡單，其工作原理通俗易懂，大大降低運維人員的工作難度。 |
● 運行成本低
高阻抗式可調電抗器本體結構與變壓器類似，本體采用油浸自冷（或油浸風冷），控制晶閘管采用自然冷卻或小功率風冷，不需要其他輔助冷卻設備。 |
| 比較項目 | YTCSR | MCSR | TCR | SVG |
| 投資 | 經濟 | 適中 | 高 | 很高 |
| 運行方式 | 連續無級調節 | 連續無級調節 | 連續無級調節 | 連續無級調節 |
| 諧波含量 | 可控 | 較低 | 自身諧波含量大 | 自身產生高次諧波 |
| 維護量 | 免維護 | 免維護 | 維護量大 | 維護量大 |
| 散熱方式 | 自然冷卻 | 自然冷卻 | 空調或水冷 | 空調或水冷 |
| 使用壽命 | 20年以上 | 20年以上 | 10~12年 | 5~8年 |
| 有功損耗 | 0.70% | 0.80% | 1.50% | 1% |
| 響應時間 | ≤15ms | ≤300ms | ≤15ms | ≤15ms |
| 電磁污染 | 無 | 無 | 輻射大 | 輻射小 |

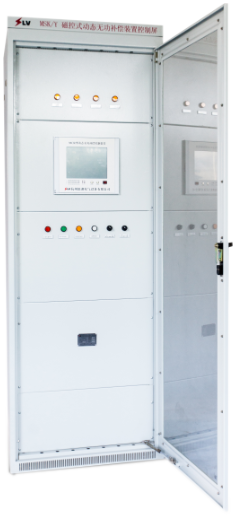

控制方式

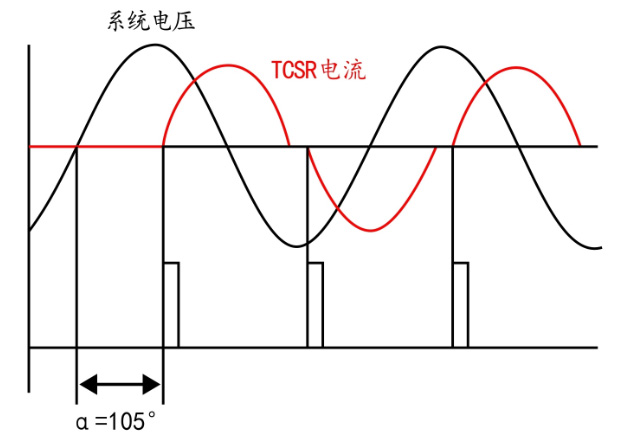

控制系統適合兩段母線及兩臺電抗器以下所有運行方式，控制系統調節無功電流如下圖所示：
● 恒無功控制方式
該方式用于令YTCSR輸出恒定大小的無功，通過這種方式可以測量裝置跟蹤無功的準確性和階躍響應速度。 |
● 恒電壓控制方式
該方式用于將系統的電壓穩定在一定水平的場合，YTCSR以系統的電壓穩定在用戶設定電壓值為目標調節裝置的無功輸出。當系統電壓低于用戶設定的電壓參考時，裝置減小感性無功輸出以提升系統電壓；當系統電壓高于該值時，裝置增加感性無功輸出以降低系統電壓。 |
● 恒功率因數控制方式
運行于該方式時，YTCSR通過檢測系統無功功率自動調節容量輸出，使系統側的功率因數保持恒定。 |
1全數字設計，人機界面采用大屏幕LCD液晶顯示器，中文或英語顯示；
2狀態監控界面實時顯示可實時顯示系統位置開關開合情況，母線的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、電壓的0~25次的諧波成分、電流的0~25次諧波成分，可控的電壓、電流、控制角，故障信息等。
3歷史曲線界面可以實時顯示：母線電壓、母線電流、功率因數、以及可控電抗器電壓、電流的實時波形曲線。
4具有過壓/欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、本體故障保護、電壓越上下限報警、本體三相電流不平衡報警等保護。
5可查詢一年內歷史數據和故障記錄（包括故障類別、故障時間、故障值等）。
6具備可控電抗器與電容器組綜合控制功能。
7具有手動輸出/自動輸出兩種工作方式；工作時可實現手動/自動平穩轉換，并可隨時查詢運行工作方式和輸出角度。
8后臺通訊可選，具有RS-232或RS-485通信接口和成熟的接口程序，可全面可靠地實現遙信、遙控等。
狀態顯示 01
歷史事件 02

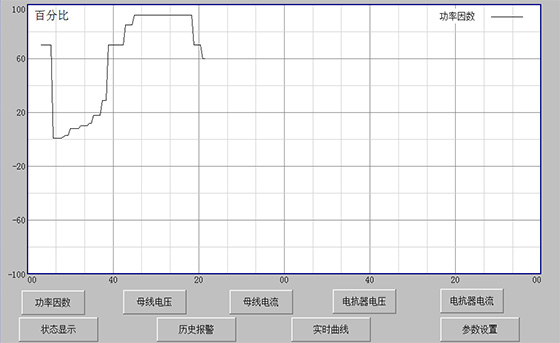

歷史曲線 03

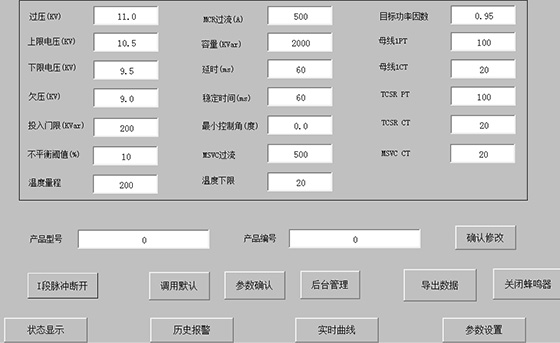

參數設置 04
1、系統額定電壓及頻率；
2、設備容量；
3、自然環境條件；
4、安裝方式（戶內或戶外）
5、需要訂購成套裝置的，請提供系統短路容量、特征諧波及含量、基波補償容量，我司也可到現場進行電能質量測試并設計方案。.
