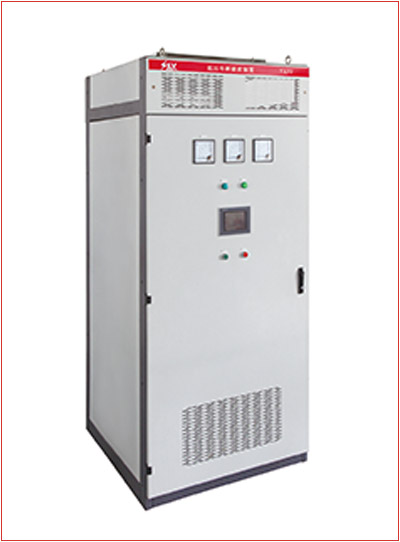

YAPF型有源濾波裝置

YAPF是一個三相輸出靈活的受控電流源，整個裝置包括采樣電路、控制系統、功率模塊、直流環節、開關紋波濾除支路、人機界面等；控制系統采用了DSP為CPU單元，采樣信號經過信號調理電路，計算出裝置輸出值。

全國熱線

0571-87191580

在線咨詢

產品簡介 / Introduction

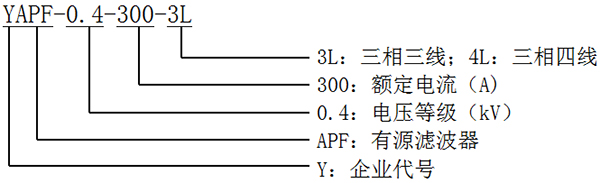

型號說明

　　產品型號示例：YAPF-0.4/300-3L代表額定電壓為 0.4kV，額定容量為300A，三相三線有源電力濾波裝置。

型號說明

工作原理

有源電力濾波器采用高頻電力電子器件（IGBT）和基于高速DSP的數字信號處理技術，由控制系統檢測系統中的電流，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

產品特點

● 有源濾波裝置開關頻率20kHz，可同時濾除2~50次的諧波電流。

● 有源濾波裝置輸出電流響應時間小于10ms。

● 有源濾波裝置自動限流于額定電流。

● 有源濾波裝置可以同時濾波和補償基波無功。

● 有源濾波裝置濾波效果受電力系統阻抗的影響小，濾波性能好。

● 電力系統阻抗和濾波器之間不會產生串聯或并聯諧振。

● 設計選型簡單，可以多機（不大于10臺）并聯運行，便于擴展容量。

● 漢字液晶顯示界面，操作簡單,可實現遠程監控。

技術指標

電氣指標	380Vrms(L－L)-20％+15％
電壓畸變	THDv <5%
系統變頻	50/60Hz±8%
系統結構	3-相/3-線、3-相/4-線
補償指標	功率因數校正≥0.98或指定無功大小
響應時間	<10ms
有功消耗	<5%
保護：常開式開關和快速熔斷器；交流和直流側的過壓保護；設備過容、開關過流保護；功率模塊短路、過溫保護，驅動欠壓保護。

應用范圍

YAPF-3L有源濾波裝置系列適用于三相三線工業負載的3L型APF裝置，可適用于整流器、變頻器、大型UPS、中頻爐、電弧爐等工業非線性負載，是工業諧波負載的有效治理設備。
　　YAPF-4L有源濾波裝置系列適用于商用辦公大樓三相四線負載的4L型APF裝置，可適用于照明設備、電腦、UPS、電梯、變頻空調、機場等在中線中產生三次諧波電流的負載。

規格選型

型號	額定電壓（V）	額定電流（A）	柜體尺寸（WDH）
YAPF-0.38/30-3L	380	30	300×200×500
YAPF-0.38/50-3L	380	50	350×250×500
YAPF-0.38/100-3L	380	100	400×300×900
YAPF-0.38/150-3L	380	150	800×600×2200
YAPF-0.38/200-3L	380	200	800×800×2200
YAPF-0.38/250-3L	380	250	800×800×2200
YAPF-0.38/300-3L	380	300	800×800×2200
YAPF-0.66/100-3L	660	100	1000×800×2200
YAPF-0.66/200-3L	660	200	1000×800×2200
YAPF-0.66/300-3L	660	300	1200×1000×2200
YAPF-0.38/50-4L	380	50	350×250×500
YAPF-0.38/90-4L	380	90	500×300×900
YAPF-0.38/120-4L	380	120	800×800×2200
