銀湖電氣生產的YTSVC-L型動態補償濾波裝置主要用于6KV及以上電力系統的無功動態補償，以提高功率因數，穩定電壓，同時濾除諧波，改善電網的電能質量。該裝置廣泛應用于煤炭、電氣化鐵路、化工、鋼鐵等行業，節電效果好。
0571-87191580
YTSVC-L型高壓動態補償濾波裝置由濾波支路（LC）與高阻抗式可控電抗器(YTCSR)支路組成，其中補償濾波支路固定連接于母線，通過調節可控電抗器的輸出容量，實現無功功率連續動態可調。
高阻抗式可控電抗器是成套裝置的核心部件。高阻抗式可控并聯電抗器（YTCSR）利用晶閘管等電力電子器件控制高阻抗變壓器二次繞組，通過移相控制晶閘管的導通角，實現感性無功功率的平滑調節，原理如下圖所示。其核心技術為晶閘管運行在低壓控制繞組，電抗器本體采用專有技術設計成封閉磁路結構。

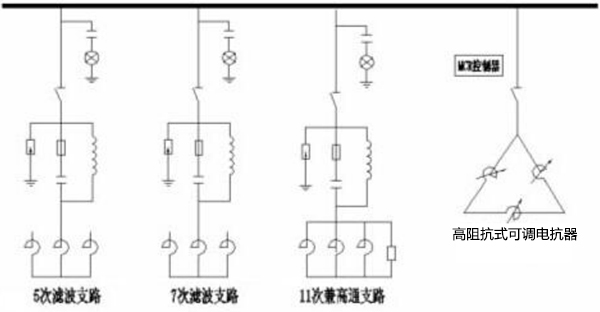

一次系統圖

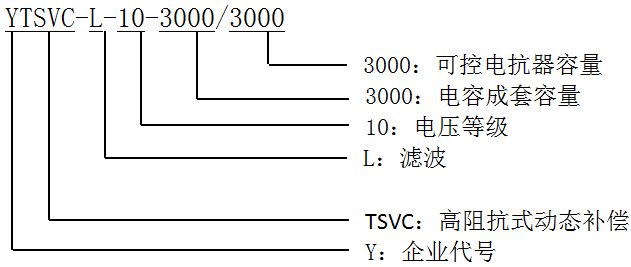

| 電壓等級 | 6-110KV（含27.5KV單相） |
| 容量 | 150KVar-100000KVar |
| 響應時間 | 小于30ms |
| 調節范圍 | 2%-100% |
| 損耗 | 0.3%-0.8% |
| 噪音 | 小于65dB |
1、濾波支路（LC）：濾波電容器、濾波空心電抗器、放電線圈、隔離開關（或真空開關）、噴逐式熔斷器、柜體(框架) 、避雷器及其他附件。
2、可控電抗器(YTCSR)支路：可控電抗器、晶閘管、電流互感器、控制器等。.
動態補償裝置可以實現連續動態調節，補償效果好； |
● 響應速度快
YTCSR的本體是一臺高阻抗變壓器，高壓側的電壓、電流值與低壓側的對應值按匝數比同步變化，晶閘管每半個周波就可導通一次，本體階躍響應時間小于10ms。 |

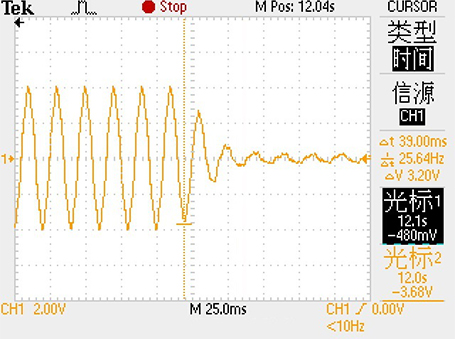

圖為裝置輸出容量從0至目標值時，一次側電流暫態波形
圖為裝置觸發角從給定值ɑ至0時，一次側電流暫態波形
●可靠性高
YTSVC工作原理簡單，本體與常規變壓器區別僅是阻抗電壓百分?jǐn)?shù)高很多，不存在低壓側短路電流沖擊的問題。 晶閘管閥連接在低壓繞組，其端電壓為1～2kV，無需大量晶閘管串聯。 |
● YTCSR鐵芯無小截面閥式結構，整個磁路上始終處于不飽和，具有以下優點：
1、鐵芯始終工作在線性區，電感線性度好，補償容量與晶閘管控制角度對應準確； .2、鐵芯發熱均勻，不存在局部飽和及溫升過高問題，避免長期運行導致絕緣老化； 3、磁滯損耗小； 4、噪音低，不會因?yàn)殍F芯局部飽和作用產生很大的噪音； |
● 無電磁污染
YTCSR中大部分磁通在設計的磁路中流動，其磁場不會泄露到本體外部； |
● 運維方便
與目前其它常用的動態無功補償裝置相比，高阻抗可控電抗器的結構簡單，其工作原理通俗易懂，大大降低運維人員的工作難度。 |
● 運行成本低
高阻抗式可調電抗器本體結構與變壓器類似，本體采用油浸自冷（或油浸風冷），控制晶閘管采用自然冷卻或小功率風冷，不需要其他輔助冷卻設備。 |
顯示功能
可分別顯示采樣側的電壓、電流、功率因數、無功功率、有功功率； 顯示磁控電抗器的電流、導通角、故障信息； 顯示相應的高壓斷路器的通斷狀態，顯示各類保護動作情況及故障告警等信息。 顯示電壓的 0～25 次的諧波成分、電流 的0～25 次諧波成分。
通信接口
具有RS-485通信接口和成熟的接口程序，和站內主機實現通訊，并可接受調度下發的指令。
遠程監控功能
可遠程監控設備運行狀態，通訊采用TCP/IP有線網絡模式，需方預留網絡接入口，并分配IP地址、網關等信息。
監控、保護、報警
具有過壓/欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、動態磁控電抗器本體故障保護、電壓越上下限報警、磁控三相電流不平衡等保護；控制器自檢異常時閉鎖所有操作指令并報警。
