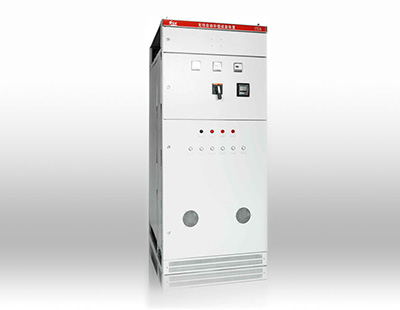

銀湖電氣生產的低壓YTDB型自動補償裝置適用于0.4-0.69KV配電系統，以提高功率因數，降低電能損耗。產品廣泛應用于鋼鐵、造紙、紡織、化工等行業。

全國熱線

0571-87191580

在線咨詢

產品簡介 / Introduction

裝置從電力線路中采集電壓、電流及其角差信號，計算出系統無功功率Ql，將Ql與事先設定的無功投切閥值Q2進行比較，如果Q1≥Q2，且電網電壓不超過設定閉鎖電壓，控制器就向觸發電路發出投切指令，在電壓過零時觸發晶閘管，從而控制電容器的投、切。

● 無觸點投切電容器，裝置采用晶閘管作為投切開關。

● 裝置采用過零投切技術，無涌流沖擊。

● 響應時間為20ms，可以快速跟蹤負載變化。

● 運行過程中采用繼電器保持，減少發熱量。

● 保護功能：具有過壓、欠壓、過流、短路、過熱等保護功能。

● 參數設置方便

人機界面友好，參數設置方便。裝置控制器上有操作按鍵、液晶顯示，同時按鍵具有容錯功能。

● 自動化程度高

系統電網發生故障或停電，補償裝置自動退出電網。當電網故障排除或恢復供電后，裝置自動投入運行，無形專人值守。

● 可以帶配電監測功能(選配)

裝置可在一個周波內對電網的各項參數進行實時監測(4096次/秒)，自動記錄配電系統的各項參數，經計算機處理后可得到每月、每日、整點各相的電壓、電流、各相電流電壓的最大值最小值及出現時間、電壓越限時間和電壓合格率、停電時間和供電可靠性……等數據、報表以及曲線。

裝置選配RS232、RS485通訊接口，可以就近抄表，也可以進行遠程通訊，電網的各個參數可以存儲3個月。

項目	接觸器投切	晶閘管投切
過零投切	無法實現。因為在投切過程中有電－磁－機械動作轉換，電容器投入時刻是隨機的。	完全可以實現。因為觸發信號與晶閘管導通是同步的，而觸發信號完全可以精確控制。
工作壽命	壽命短。接觸器電壽命為105次。以油田采油機為例，每15s動作一次，17天即達到其電壽命。	壽命長。可控硅設計壽命可達10年以上。
動作速度	動作速度慢。不適合于負荷變化頻繁的場所。	動作速度快。適合于負荷變化頻繁的場所。
明火	有明火、不適合于有爆炸粉塵、氣體的場所。	無明火。可用于有爆炸粉塵、氣體的場所。
維修量	維修工作量大。	如諧波不超標維修工作量小

額定電壓	0.4KV、0.69KV
額定容量	60、90、120、150、180、240、280、320、360、400、440、480，可多柜擴展
響應時間	20ms
參數設置調整范圍
過壓保護	410～449V AC，當電壓大于等于此值時切除電容，不受延時控制
閉鎖電壓	395～425V AC，當電壓大于等于此值時拒投電容，不受延時控制
低限電壓	0～300V AC，當電壓低于等于此值時控制器休眠，不受延時控制
投切門限	(60％～300％)Qc(Qc為第一級電容器容量)
延時	1s～15min
取樣CT變比	20～770(倍)
取樣物理量	無功功率Q
補償方式	三相平衡補償，分相補償，平衡補償與分相補償相結合三種方式。
顯示內容
1、電容器投切組別及狀態	2、保護動作內容：過壓、閉鎖、欠壓、過流、短路、過熱
3、實時電壓、電流、無功功率、功率因數	4、曾經有過的最大電壓、最大電流、最大無功功率
5、各組電容器累計投入時間(天)	6、各參數設定值(見7.4條)
