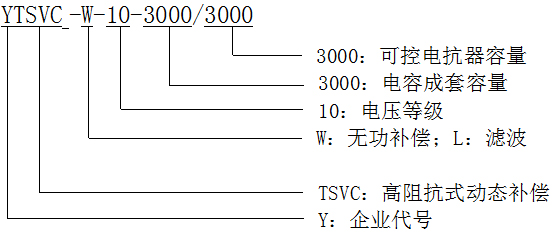

1、補償支路：并聯電容器、串聯電抗器（濾除諧波）、放電線圈、隔離開關（或真空開關）、噴逐式熔斷器、柜體(框架) 、避雷器及其他附件。
2、可控電抗器(MCR)支路：高阻抗式電抗器、晶閘管、電流互感器、控制器等。

YTCSR的本體是一臺高阻抗變壓器，高壓側的電壓、電流值與低壓側的對應值按匝數比同步變化，晶閘管每半個周波就可導通一次，本體階躍響應時間小于10ms。

YTCSR工作原理簡單，本體與常規變壓器區別僅是阻抗電壓百分數高很多，不存在低壓側短路電流沖擊的問題。 晶閘管閥連接在低壓繞組，其端電壓為1～2kV，無需大量晶閘管串聯。

高阻抗式可調電抗器本體結構與變壓器類似，本體采用油浸自冷（或油浸風冷），控制晶閘管采用自然冷卻或小功率風冷，不需要其他輔助冷卻設備。

1、鐵芯始終工作在線性區，電感線性度好，補償容量與晶閘管控制角度對應準確；

2、鐵芯發熱均勻，不存在局部飽和及溫升過高問題，避免長期運行導致絕緣老化；

.3、磁滯損耗小；

4、噪音低，不會因為鐵芯局部飽和作用產生很大的噪音；

YTCSR中絕大部分磁通在設計的磁路中流動，其磁場不會泄露到本體外部。

與目前其它常用的動態無功補償裝置相比，高阻抗可控電抗器的結構簡單，其工作原理通俗易懂，大大降低運維人員的工作難度。

高阻抗式可調電抗器本體結構與變壓器類似，本體采用油浸自冷（或油浸風冷），控制晶閘管采用自然冷卻或小功率風冷，不需要其他輔助冷卻設備。

動態補償裝置以母線電壓以及考核點無功功率、功率因數作為控制目標，自動無級調節可控電抗器容量，以滿足母線電壓和無功補償調節的要求。

可分別顯示采樣側的電壓、電流、功率因數、無功功率、有功功率。
顯示可控電抗器的電流、導通角、故障信息。
顯示相應的高壓斷路器的通斷狀態，顯示各類保護動作情況及故障告警等信息。
顯示電壓的 0～25 次的諧波成分、電流 的0～25 次諧波成分。

具有RS-485通信接口和成熟的接口程序，和站內主機實現通訊，并可接受調度下發的指令。

可遠程監控設備運行狀態，通訊采用TCP/IP有線網絡模式，需方預留網絡接入口，并分配IP地址、網關等信息。

具有過壓/欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、可控電抗器本體故障保護、電壓越上下限報警、電抗器三相電流不平衡等保護；控制器自檢異常時閉鎖所有操作指令并報警。
