YZB-L型中高壓自動補償濾波

YZB-L型自動補償濾波裝置適用于6-110KV電力系統無功補償和諧波治理，該裝置廣泛應用于冶金、鋼鐵、機械、水泥、交通、無功自動化工等行業。

全國熱線

0571-87191580

在線咨詢

產品簡介 / Introduction

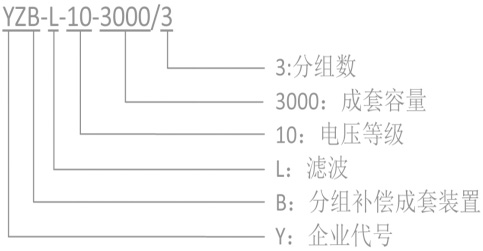

型號說明

環境條件

安裝地點	戶內
海撥高度	1000m及以下(≥1000m采用高原型)
環境氣溫	－25℃～＋45℃
月平均最大相對濕度	90%(25℃時)
耐地震能力	地面水平加速度0.2g,垂直加速度0.1g。按標準試驗，安全系數≥1.67
污穢等級	泄漏比距瓷絕緣按18mm/kV，合成絕緣按20 mm/kV (按高電壓計算)。

工作原理

成套裝置由有高可靠性的控制器按照模糊控制策略進行電壓無功諧波綜合控制。濾波支路由高壓真空開關(真空接觸器或真空斷路器)來投切。當控制器檢測到的諧波電流等效無功功率值超過整定值時，控制器根據需投濾波支路，給出控制信號，自動合閘高壓真空開關，將濾波支路組投入運行；當負載諧波電流等效無功功率值低于整定值時，控制器給出控制信號將高壓真空開關斷開，退出工作。投時先投低次濾波支路，切時先切高次濾波支路，以上操作完全自動進行。

一次系統圖

一次系統圖

組成器件

DWK/LB-IV型電壓諧波無功綜合調節控制器。它在本裝置操作面板上，接受母線電壓互感器的二次電壓信號和電流互感器二次電流信號，計算諧波電流量等效無功功率，控制投切1組或多組濾波支路(柜)。.

濾波電容器

電容器是濾波支路裝置的主體。

濾波電抗器

用可調干式空心電抗器或是澆鑄式鐵心電抗器，后者的優點是體積小，周圍產生的磁通小，適合安裝在柜內。構成偏調諧或調諧通道。

放電線圈

放電線圈可以用電壓互感器替代。

氧化鋅避雷器

電容器是濾波支路裝置的主體。

噴逐式熔斷器

每臺電容器配一支熔斷器，作為單臺電容器的過流保護。

跌落式熔斷器

它是整組補償裝置的速斷保護。

高壓電容投切開關(真空接觸器或用高壓真空斷路器)：每一諧波支路(柜)總?cè)萘俊?200kvar時，用高壓真空接觸器投切,如總?cè)萘浚?200kvar則用高壓真空斷路器投切。它的投切由DWK/LB-IV型電壓諧波無功綜合調節控制器來控制。.

技術性能

電壓無功綜合控制

●電壓優先原則

按電壓質量要求自動投切補償柜，電壓超出最高設定值時，逐步切除電容器組，直至電壓合格為止；電壓低于最低設定值時，在保證不過補條件下逐步投電容器組，使母線電壓始終處于規定范圍。

●預判斷功能

在投電容器前先探詢投后是否電壓超過高限，再?zèng)Q定是否投電容，以免投切震蕩。

●濾波自動控制

在電壓優先原則下，依系統諧波電流等效無功量自動投切濾波支路(柜)，諧波電流增大逐投濾波支路(柜)，諧波電流減小切濾波支路(柜)。使系統始終處于不過壓、欠壓、少過補、欠補，電網損耗最小狀態。

● 運行記錄和電壓檢測功能(選配)

可自動或隨時調出內存，查看或打印電壓值及出現時間，補償柜投切次數等當月和上月的統計報表。

●綜保功能

a、每組裝置有開關保護(選配)：過壓、失壓、過流(短路)和零序繼電保護，熔斷器過流保護、氧化鋅避雷器過壓保護、接地保護、速斷保護等。

b、防誤動作:自動發出各動作控制指令之前，先探詢動作后可能出現的所有超過限定值，減少動作次數。

c、異常報警閉鎖：當出現電容器控制回路繼保動作、拒動和控制器失電等故障時發出聲光報警，顯示故障部位和閉鎖出口。

d、自動手動隔離:需手動退出任一補償柜組自投狀態時，控制器自動閉鎖退出控制。

規格選型

單組容量	外形尺寸（寬×深×高）
300kvar	1200×1600×2600
450kvar	1200×1600×2600
600kvar	1200×1600×2600
900KVar	1200×1600×2600
1200KVar	1200×1600×2600
1500KVar	（1400+800）×1600×2600
1800KVar	（1400+800）×1600×2600
2400KVar	（1400+800）×1600×2600
